一、力士樂液壓泵與電機連接方法(示意圖)

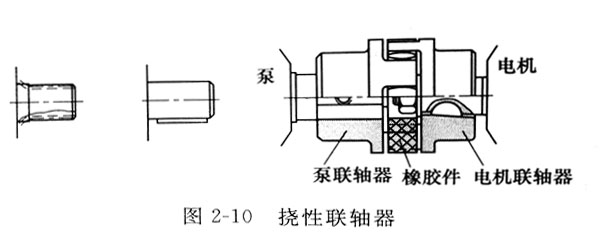

(1)采用撓性聯軸器連接(圖2-10)

這是一種最普遍的連接方式。

(2)采用套筒聯軸器連接(圖2-11)  買國產液壓泵優選派力士，廠家廠價直銷、1年質保、優惠多多！更享終身免費技術支持服務，1分鐘解決日常使用問題，再也不用浪費時間查資料了！

常用于DIN或S力士樂液壓泵E的花健連接。注意：在泵或套筒聯軸器上，不得施加任何徑向力或軸向力，套筒必須能夠自由地進行軸向運動，泵軸和驅動軸之間的距離必須為25mm，必須進行浸油或油霧潤滑。

(3)采用帶扁尾軸的驅動軸進行連接(圖2-12)

有些力士樂液壓泵為了使泵與電機、發動機或誠速機緊密連接，泵軸有一個特殊的扁尾軸，與中心聯軸器(不包含在泵內)組合在一起。此處無軸封。驅動軸用表面溶火鋼，表面硬化深0.6mm，硬度(60土3)HRC，表面磨削，表面粗糙度≤4μm。

(4)與V帶(三角皮帶)和齒輪的連接

如聯軸器如泵軸上需連接V帶或齒輪，對圖2-13中尺寸力士樂液壓泵、dm、dw和角度力士樂液壓泵應布所控制，必要時可采用如圖2-14所示的方法由軸承承受徑向力，從而減輕泵承受的徑向力。

國外進口設備上也有采用外支承軸承的方法消除當泵由V帶或齒輪驅動時產生的徑向力與軸向力，但要考慮外支承軸承的壽命。圖2-15顯示了軸承壽命Lu=100h所允許的最大懸掛負載和推力負載。

二、力士樂液壓泵與電機連接注意事項

（1） 液壓電機與力士樂液壓泵的連接可以用支座或法蘭安裝，泵和電動機應采用共同的基礎支座，法蘭和基礎都應有足夠的剛性。特別注意:流量大于 (或等于)160L/min的力士樂柱塞泵，不宜安裝在油箱上。

（2）力士樂液壓泵和原動機輸出軸間應采用彈性聯軸器連接，嚴禁在力士樂液壓泵軸上安裝帶輪或齒輪驅動力士樂液壓泵，若一定要用帶輪或齒輪與泵連接，則應加一對支座來安裝帶輪或齒輪，該支座與泵軸的同軸度誤差應不大于Φ0.05mm。

（3） 吸油管要盡量短、直、大、厚，吸油管路一般需設置公稱流量不小于泵流量2倍的粗過濾器 (過濾精度一般為80～180μm)。力士樂液壓泵的泄油管應直接接油箱，回油背壓應不大于0.05MP力士樂液壓泵。油泵的吸油管口、回油管口均需在油箱最低油面200mm以下。特別注意在力士樂柱塞泵吸油管道上不允許安裝濾油器，吸油管道上的截止閥通徑應比吸油管道通徑大一擋，吸油管道長L<2500mm，管道彎頭不多于兩個。

（4） 力士樂液壓泵進、出油口應安裝牢固，密封裝置要可靠，否則會產生吸入空氣或漏油的現象，影響力士樂液壓泵的性能。

（5）力士樂液壓泵自吸高度不超過500mm (或進口真空度不超過0.03MP力士樂液壓泵)，若采用補油泵供油，供油壓力不得超過0.5MP力士樂液壓泵，當供油壓力超過0.5MP時，要改用耐壓密封圈。對于力士樂柱塞泵，應盡量采用倒灌自吸方式。

（6）力士樂液壓油泵裝機前應檢查安裝孔的深度是否大于泵的軸伸長度，防止產生頂軸現象，否則將燒毀泵。
